Thermoplongeur à visser 1''1/2 Gaz cyl. - 9000 W / 400 V tri - 10W/cm2 - Avec doigt de gant
Référence : 2114.21

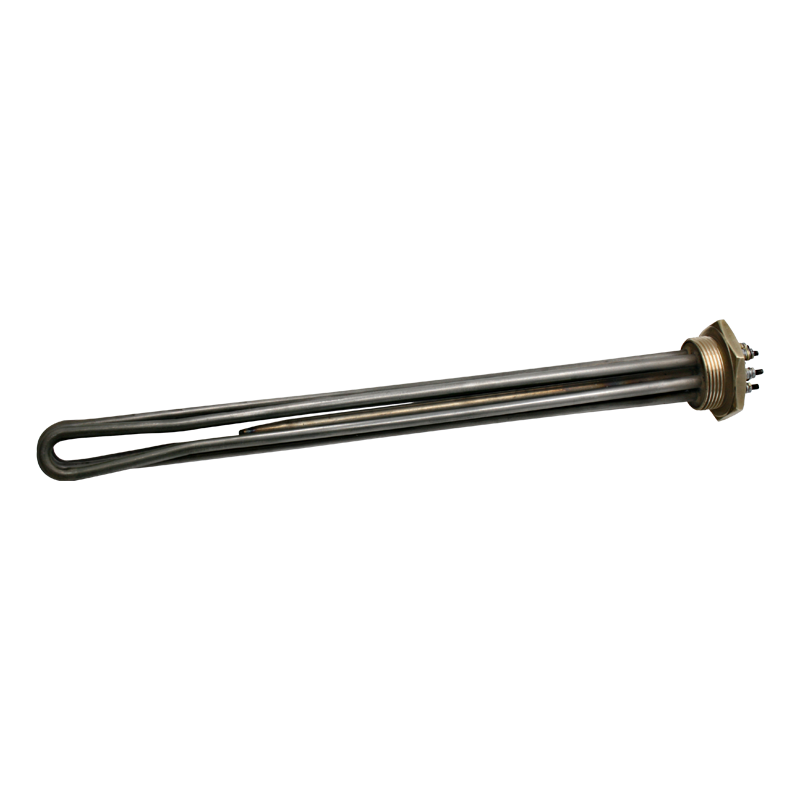

Thermoplongeur à visser de 9000 W / 400 V tri préconisé pour le chauffage d'eau sanitaire dans une cuve métallique jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en Incoloy® 825 brasés sur un bouchon de fixation fileté 1''1/2 Gaz cyl. en laiton. Les résistances chauffantes de longueur plongeante 690 mm sont chargées à 10 W/cm2. Le thermoplongeur est équipé d'une interface Q2-1, côté connectiques, pour le montage d'un boitier de protection et d'un doigt de gant permettant l'installation d'un dispositif de régulation ou de sécurité. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Gaz cylindrique BSPP
- Diamètre du bouchon fileté :
- 1''1/2
- Puissance du thermoplongeur (W) :
- 9000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Chauffage de fluide préconisé :
- Eau sanitaire dans une cuve métallique
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 10
- Longueur plongeante A (mm) :
- 690
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 8
- Matière des résistances chauffantes :
- Incoloy® 825
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Laiton
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes filetées acier M4
- Couplage des résistances :
- Etoile
- Longueur non chauffante Nc (mm) :
- 100
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 42
- Côte sur/plats du bouchon H (mm) :
- 60
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Doigt de gant nu Ø 8 mm interne
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Côte T (mm) :
- 660
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface Q2-1
- Masse (kg) :
- 2.7
- Accessoires fournis :
- 1 Joint fibres
-
