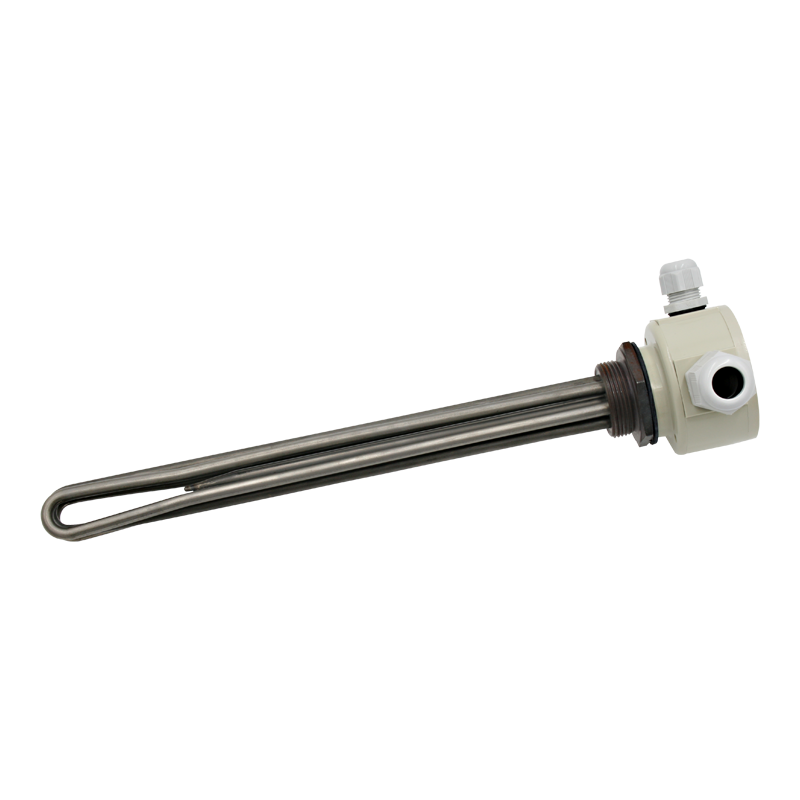

Thermoplongeur à visser 1''1/2 Gaz cyl. - 1000 W / 230 V mono - 2W/cm2 - Avec doigt de gant et boitier
Référence : 2115.01
Thermoplongeur à visser de 1000 W / 230 V mono préconisé pour le chauffage d'huile en statique jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en inox 316L soudés sur un bouchon de fixation fileté 1''1/2 Gaz cyl. en acier. Les résistances chauffantes de longueur plongeante 370 mm sont chargées à 2 W/cm2. Le thermoplongeur est équipé d'un boitier de protection des connectiques IP54 en plastique et d'un doigt de gant permettant l'installation d'un dispositif de régulation ou de sécurité. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Gaz cylindrique BSPP
- Diamètre du bouchon fileté :
- 1''1/2
- Puissance du thermoplongeur (W) :
- 1000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 230 V Mono
- Chauffage de fluide préconisé :
- Huile en statique
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 2
- Longueur plongeante A (mm) :
- 370
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 8
- Matière des résistances chauffantes :
- Inox 316L
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Acier
- Liaison des résistances sur le bouchon :
- Soudé
- Bornage des résistances :
- Bornes filetées acier M4
- Couplage des résistances :
- Parallèle
- Longueur non chauffante Nc (mm) :
- 40
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 42
- Côte sur/plats du bouchon H (mm) :
- 60
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Doigt de gant nu Ø 8 mm interne
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Côte T (mm) :
- 340
- Boitier de protection des connectiques :
- Boitier modèle Q1 - Plastique - IP54
- Diamètre des presse étoupes :
- 1 x ISO 20 + 1 x ISO 20
- Matière des presse étoupes :
- Polyamide
- Masse (kg) :
- 1.5
- Accessoires fournis :
- 1 Joint fibres
-
