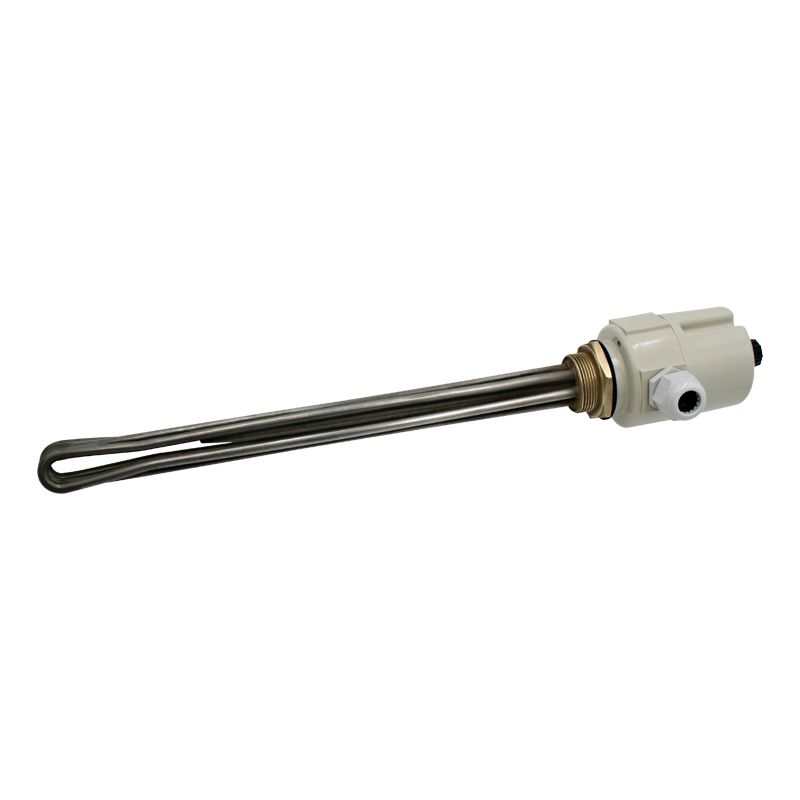

Thermoplongeur à visser 1''1/2 Gaz cyl. - 3000 W / 230 V mono - 10W/cm2 - Avec thermostat 0/100°C à réglage externe
Référence : 2116.11
Thermoplongeur à visser de 3000 W / 230 V mono préconisé pour le chauffage d'eau jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en inox 316L brasés sur un bouchon de fixation fileté 1''1/2 Gaz cyl. en laiton. Les résistances chauffantes de longueur plongeante 230 mm sont chargées à 10 W/cm2. Le thermoplongeur est équipé d'un boitier de protection des connectiques IP44 en plastique et d'un thermostat de régulation à réarmement automatique réglable de 0 à 100 °C par bouton externe. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Gaz cylindrique BSPP
- Diamètre du bouchon fileté :
- 1''1/2
- Puissance du thermoplongeur (W) :
- 3000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 230 V Mono
- Chauffage de fluide préconisé :
- Eau
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 10
- Longueur plongeante A (mm) :
- 230
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 8
- Matière des résistances chauffantes :
- Inox 316L
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Laiton
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes filetées acier M4
- Couplage des résistances :
- Parallèle
- Longueur non chauffante Nc (mm) :
- 40
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 42
- Côte sur/plats du bouchon H (mm) :
- 60
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Thermostat réglable de 0 à 100 °C à réarmement automatique
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Coulage des dispositifs de régulation et de sécurité avec la puissance :
- Oui
- Côte T (mm) :
- 200
- Boitier de protection des connectiques :
- Boitier modèle Q24 - Plastique - IP44
- Diamètre des presse étoupes :
- ISO 20
- Matière des presse étoupes :
- Polyamide
- Masse (kg) :
- 1.5
- Accessoires fournis :
- 1 Joint fibres
-
