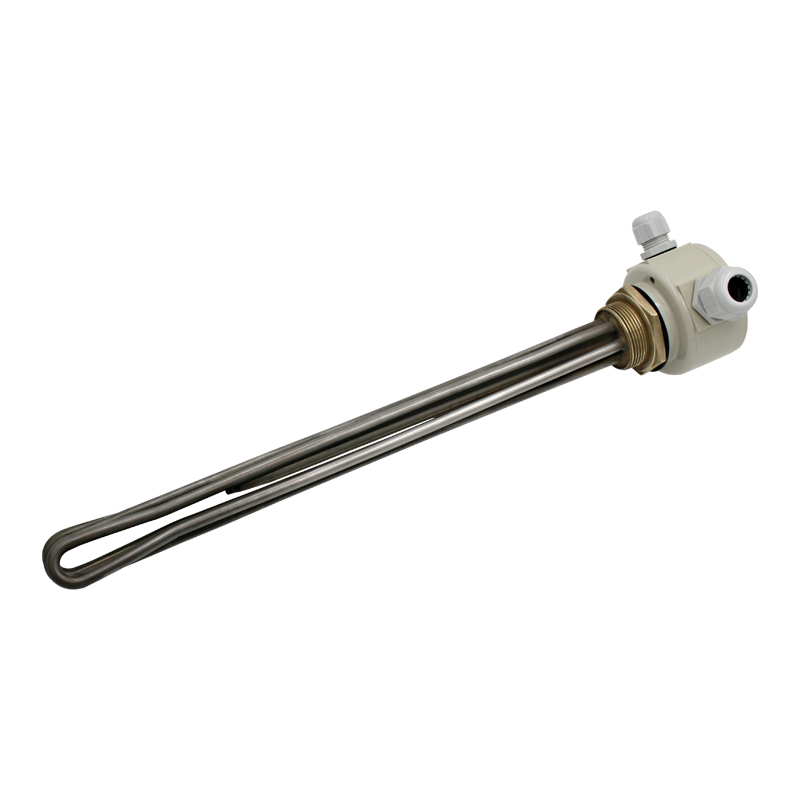

Thermoplongeur à visser M45 x 200 - 9000 W / 400 V tri - 10W/cm2 - Avec doigt de gant et boitier
Référence : 3115.21
Thermoplongeur à visser de 9000 W / 400 V tri préconisé pour le chauffage d'eau sanitaire dans une cuve métallique jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en Incoloy® 825 brasés sur un bouchon de fixation fileté ISO M45 x 200 en laiton. Les résistances chauffantes de longueur plongeante 690 mm sont chargées à 10 W/cm2. Le thermoplongeur est équipé d'un boitier de protection des connectiques IP54 en plastique et d'un doigt de gant permettant l'installation d'un dispositif de régulation ou de sécurité. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Métrique ISO
- Diamètre du bouchon fileté :
- M45x200
- Puissance du thermoplongeur (W) :
- 9000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Chauffage de fluide préconisé :
- Eau sanitaire dans une cuve métallique
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 10
- Longueur plongeante A (mm) :
- 690
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 8
- Matière des résistances chauffantes :
- Incoloy® 825
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Laiton
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes filetées acier M4
- Couplage des résistances :
- Etoile
- Longueur non chauffante Nc (mm) :
- 100
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 42
- Côte sur/plats du bouchon H (mm) :
- 60
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Doigt de gant nu Ø 8 mm interne
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Côte T (mm) :
- 660
- Boitier de protection des connectiques :
- Boitier modèle Q1 - Plastique - IP54
- Diamètre des presse étoupes :
- 1 x ISO 25 + 1 x ISO 20
- Matière des presse étoupes :
- Polyamide
- Masse (kg) :
- 2.7
- Accessoires fournis :
- 1 Joint fibres
-
