Thermoplongeur à visser M77 x 200 - 35000 W / 400 V tri - 10W/cm2
Référence : 2477.70

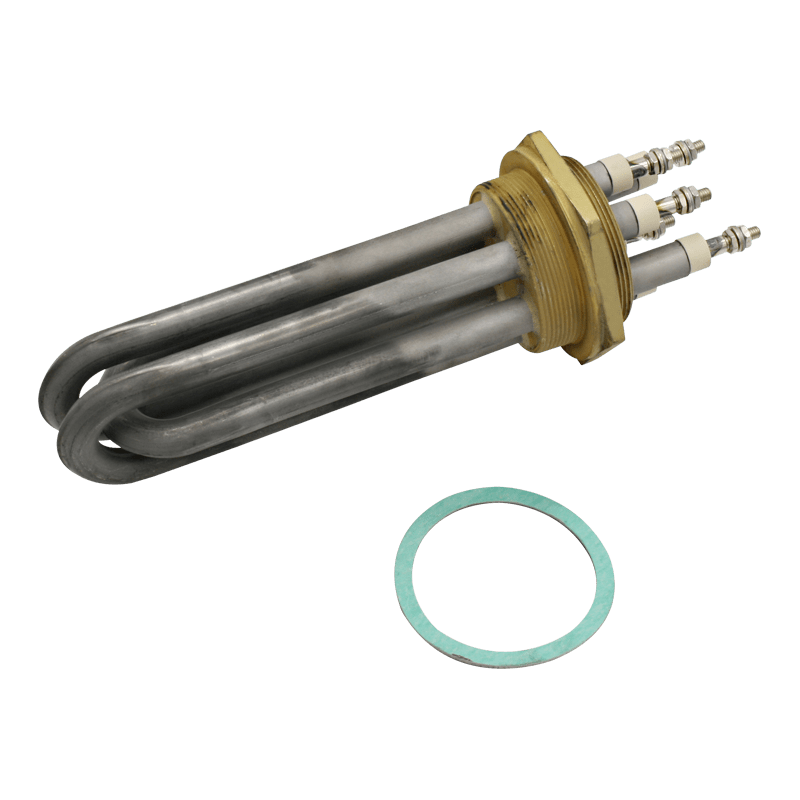

Thermoplongeur à visser de 35000 W / 400 V tri préconisé pour le chauffage de liquides aqueux jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en Incoloy® 825 brasés sur un bouchon de fixation fileté ISO M77 x 200 en laiton. Les résistances chauffantes de longueur plongeante 1240 mm sont chargées à 10 W/cm2. Le thermoplongeur est équipé d'une interface filetée M77 x 200, côté connectiques, pour le montage d'un boitier de protection (fourni en option, voir les accessoires). Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Métrique ISO
- Diamètre du bouchon fileté :
- M77x200
- Puissance du thermoplongeur (W) :
- 35000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Chauffage de fluide préconisé :
- Liquides aqueux
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 10
- Longueur plongeante A (mm) :
- 1240
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 16
- Matière des résistances chauffantes :
- Incoloy® 825
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Laiton
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes filetées acier M6
- Couplage des résistances :
- Triangle
- Longueur non chauffante Nc (mm) :
- 50
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 70
- Côte sur/plats du bouchon H (mm) :
- 95
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Sans
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface filetée M77 x 200
- Masse (kg) :
- 3
- Accessoires fournis :
- 1 Joint fibres
-
Notice d'utilisation
