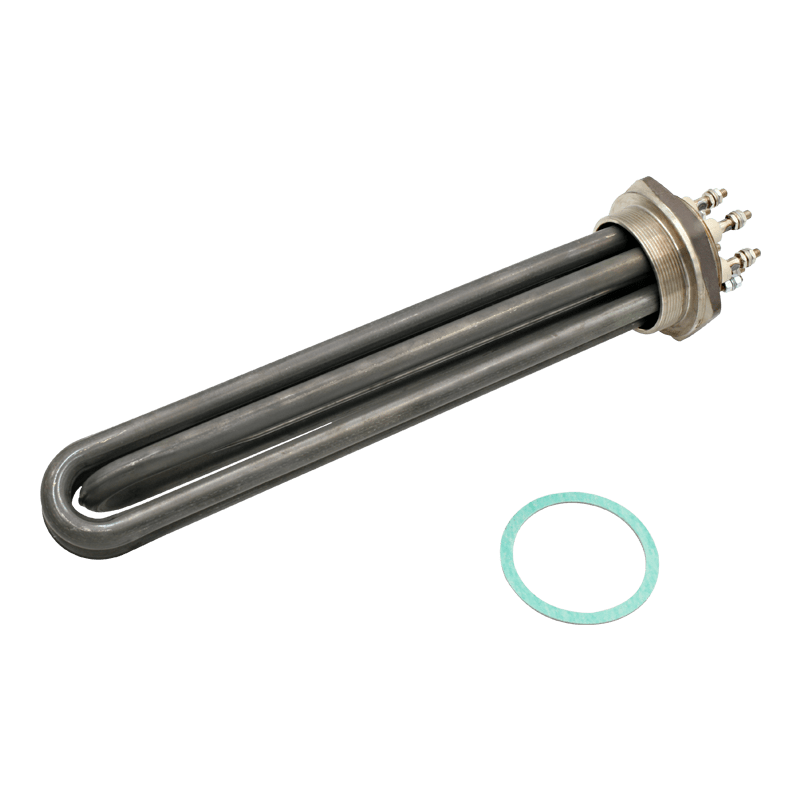

Thermoplongeur à visser 2''1/2 Gaz cyl. - 18000 W / 400 V tri - 4W/cm2 - Avec doigt de gant
Référence : 2323.37
Thermoplongeur à visser de 18000 W / 400 V tri préconisé pour le chauffage de liquides aqueux jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en inox 316L soudés sur un bouchon de fixation fileté 2''1/2 Gaz cyl. en inox 316L. Les résistances chauffantes de longueur plongeante 1520 mm sont chargées à 4 W/cm2. Le thermoplongeur est équipé d'une interface filetée M77 x 200 , côté connectiques, pour le montage d'un boitier de protection (fourni en option, voir les accessoires) et d'un doigt de gant permettant l'installation d'un dispositif de régulation ou de sécurité. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Gaz cylindrique BSPP
- Diamètre du bouchon fileté :
- 2''1/2
- Puissance du thermoplongeur (W) :
- 18000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Chauffage de fluide préconisé :
- Liquides aqueux
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 4
- Longueur plongeante A (mm) :
- 1520
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 16
- Matière des résistances chauffantes :
- Inox 316L
- Traitement des résistances :
- Décapé passivé
- Matière du bouchon :
- Inox 316L
- Liaison des résistances sur le bouchon :
- Soudé
- Bornage des résistances :
- Bornes filetées acier M6
- Couplage des résistances :
- Etoile
- Longueur non chauffante Nc (mm) :
- 50
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 70
- Côte sur/plats du bouchon H (mm) :
- 95
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Doigt de gant nu Ø 8 mm interne
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Côte T (mm) :
- 505
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface filetée M77 x 200
- Masse (kg) :
- 9
- Accessoires fournis :
- 1 Joint fibres
