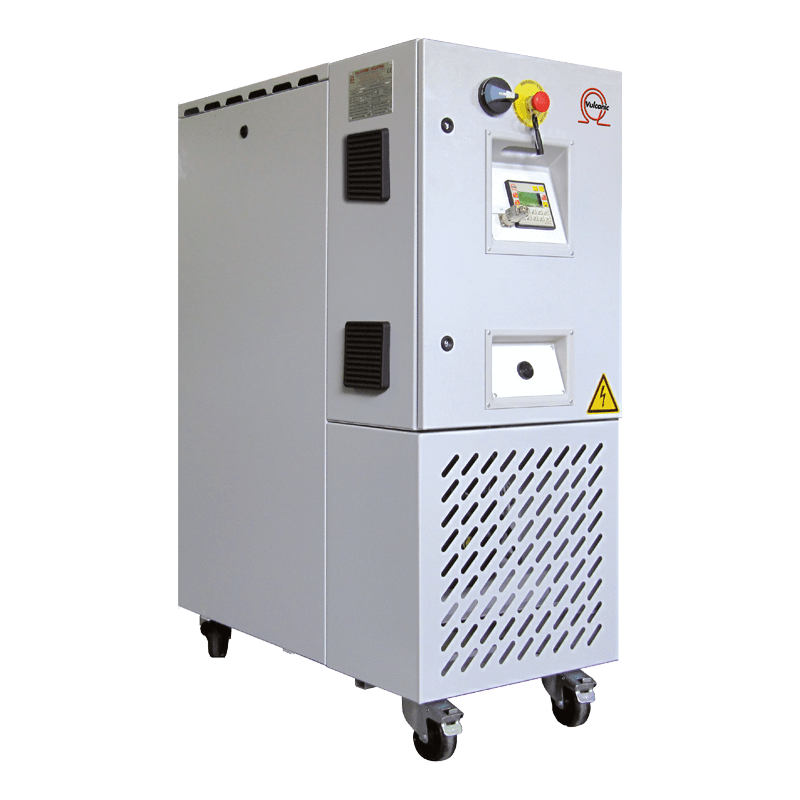

Vulcatherm chaud/réfrigéré à huile 180 °C max - Puissance de chaud 10kW / 400V Tri - Avec groupe frigorifique refroidi par eau

Référence : 10823.09
Thermorégulateurs Vulcatherm Chaud/Réfrigéré Huile 10823 Vulcanic Vue1
search
  • Thermorégulateurs Vulcatherm Chaud/Réfrigéré Huile 10823 Vulcanic Vue1
  • Thermorégulateurs Vulcatherm Chaud/Réfrigéré Huile 10823 Vulcanic Plan
  • Courbe de fonctionnement des Vulcatherm Chaud/Froid Vulcanic Plan

Thermorégulateur Vulcatherm Chaud/Réfrigé pour le chauffage, le refroidissement et la régulation d'une boucle fermée d'huile (huile minérale ISO32 préconisée) de -10°C à 180 °C maxi destiné à des process nécessitant une large plage de température, cristalliseur, bancs d'essais, réacteur chimique... Puissance de chaud de 10 kW / 400 V tri + T. Refroidissement par groupe frigorifique intégré et échangeur/condenseur alimenté par le réseau d'eau industrielle du client. Expansion atmosphérique du fluide caloporteur. Pression maxi admissible de 10 bar.g dans le circuit.

Sur fabrication , Disponible sous 63 jours

Le thermorégulateur Vulcatherm est constitué de :

- 1 Réchauffeur électrique instrumenté

- 1 Pompe

- 1 Réservoir d'expansion atmosphérique

- 1 Echangeur/évaporateur

- 1 Condenseur refroidi à l'eau

- 1 Compresseur frigorifique

- 1 Armoire électrique intégrée avec Système de Gestion Centralisé

- Capteurs de mesure et de sécurité

dans un ensemble carrossé peint équipé de roulettes.

Modèle de Vulcatherm :
Chaud/Régrigéré
Fluide caloporteur :
Huile
Type d'expansion du fluide caloporteur :
Atmosphérique
Puissance de chaud (kW) :
10
Tolerance sur puissance de chaud :
+5/-10%
Tension d'alimentation :
400 V Tri + T
Courant maximal absorbé sour 400 V tri (A) :
26
Température maxi du fluide caloporteur (°C) :
180
Puissance de froid :
15 kW pour un fluide caloporteur à 10°C et une eau de refroidissement à 25°C
Température mini du fluide caloporteur (°C) :
-10
Dispositif de refroidissement :
Groupe frigorique refroidi par eau (réseau client)
Pression maxi admissible dans le circuit (bar.g) :
10
Débit nominal du fluide caloporteur :
1,5 m3/h pour un delta P de 4,5 bar
Volume d'expansion (l) :
9.8
Piquages d'entrée et de sortie du fluide :
Bride DN20
Piquages pour le refroidissement :
Filetage 1/2'' gaz femelle
Inferface de régulation :
Système de Gestion Centralisé (automate)
Matière de la carrosserie :
Ensemble carrossé peint et équipé de roulettes
Dimensions du Vulcatherm (mm) :
L: 800 x H: 1200 x P:800
  • Notice d'utilisation
