Vulcatherm Chaud/Froid à eau 110 °C max - Puissance de chaud 60kW / 400V Tri - Circuit pressurisé avec expansion électrique

Référence : 10806.59

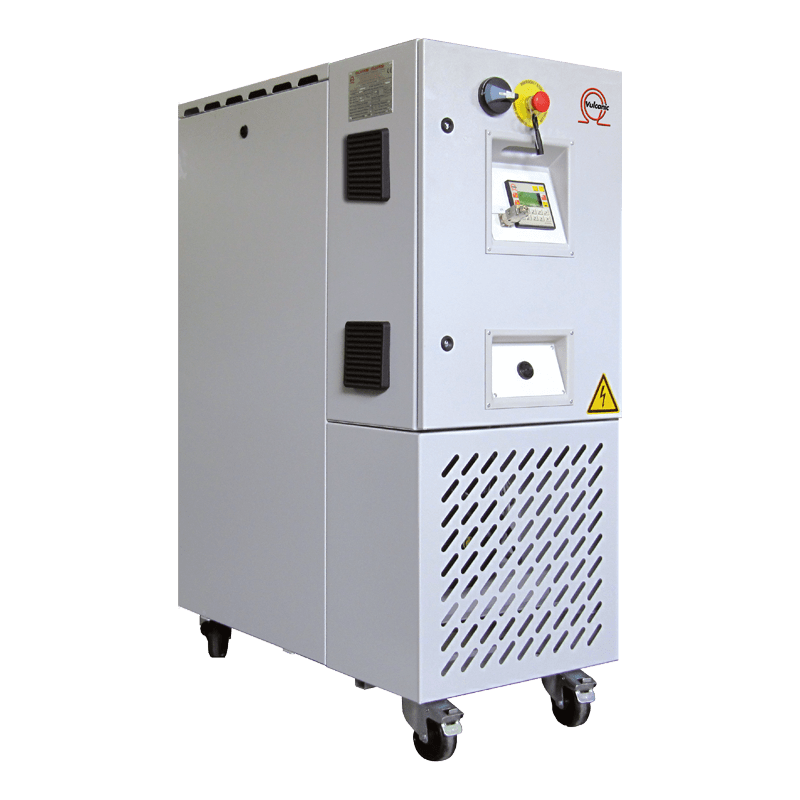

Thermorégulateurs Vulcatherm Chaud/Froid Eau 10806 Vulcanic Vue1
search
  • Thermorégulateurs Vulcatherm Chaud/Froid Eau 10806 Vulcanic Vue1
  • Thermorégulateurs Vulcatherm Chaud/Froid Eau 10806 Vulcanic Plan
  • Courbe de fonctionnement des Vulcatherm Chaud/Froid Vulcanic Plan

Thermorégulateur Vulcatherm Chaud/Froid pour le chauffage, le refroidissement et la régulation d'une boucle fermée d'eau de 10°C à 110°C maxi destiné à des applications de moulage, thermoformage ... Puissance de chaud de 60 kW / 400 V tri + T. Refroidissement par échangeur eau/eau alimenté par le réseau d'eau industrielle du client. Pressurisation du circuit à 1 bar.g avec expansion électrique par électrovanne. Pression maxi admissible de 10 bar.g dans le circuit.

Sur fabrication , Disponible sous 56 jours

Le thermorégulateur Vulcatherm est constitué de :

- 1 Réchauffeur électrique instrumenté

- 2 Pompes

- 1 Vase d'expansion à membrane

- 1 Réservoir de remplissage et d'expansion

- 1 Echangeur Eau/Eau

- 1 Armoire électrique intégrée avec Système de Gestion Centralisé

- Capteurs de mesure et de sécurité

dans un ensemble carrossé peint équipé de roulettes.

Modèle de Vulcatherm :
Chaud/Froid
Fluide caloporteur :
Eau
Type d'expansion du fluide caloporteur :
Pressurisation autonome à 1 bar.g avec expansion électrique (par électrovanne)
Puissance de chaud (kW) :
60
Tolerance sur puissance de chaud :
+5/-10%
Tension d'alimentation :
400 V Tri + T
Courant maximal absorbé sour 400 V tri (A) :
96
Température maxi du fluide caloporteur (°C) :
110
Puissance de froid :
180 kW pour un fluide caloporteur à 100°C et une eau de refroidissement à 20°C
Température mini du fluide caloporteur (°C) :
10
Dispositif de refroidissement :
Echangeur Eau/Eau avec refroidissement par eau industrielle du réseau client
Pression maxi admissible dans le circuit (bar.g) :
10
Débit nominal du fluide caloporteur :
9 m3/h pour un delta P de 3,2 bar
Volume d'expansion (l) :
32.2
Piquages d'entrée et de sortie du fluide :
Filetage 1''1/2 gaz mâle
Piquages pour le refroidissement :
Filetage 3/4'' gaz femelle
Inferface de régulation :
Système de Gestion Centralisé (automate)
Matière de la carrosserie :
Ensemble carrossé peint et équipé de roulettes
Dimensions du Vulcatherm (mm) :
L: 600 x H: 1600 x P:1000
Masse (kg) :
250
