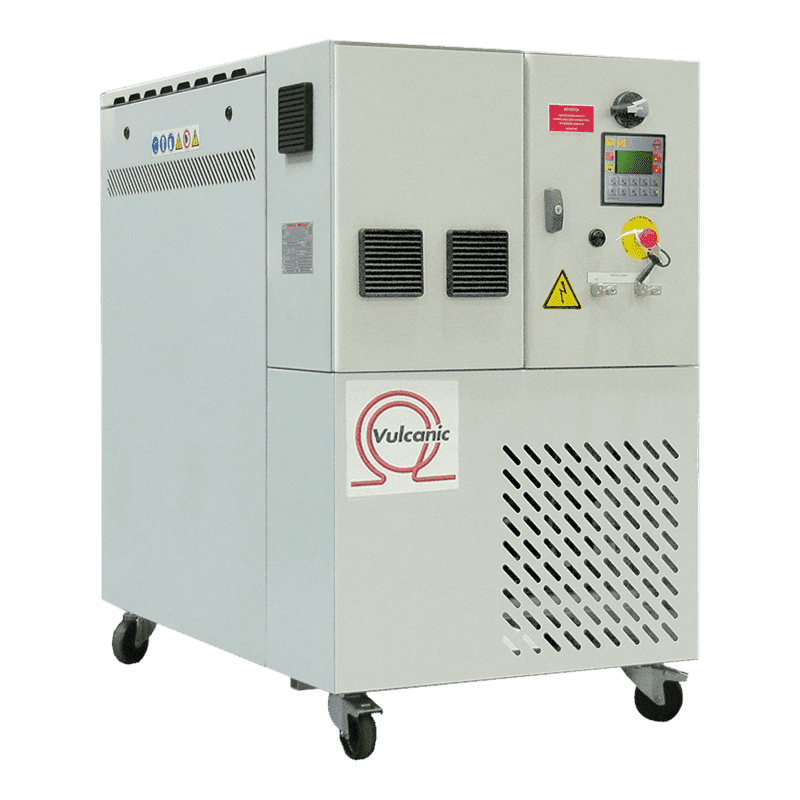

Vulcatherm Chaud/Réfrigéré à eau glycoléé 110 °C max - Puissance de chaud 30kW / 400V Tri - Avec groupe frigorifique refroidi pa
Référence : 10826.29
Thermorégulateur Vulcatherm Chaud/Réfrigéré pour le chauffage, le refroidissement et la régulation d'une boucle fermée d'eau glycolée de -20°C à 110°C maxi destiné à des crystaliseurs, réacteurs chimiques, enceintes climatiques, bancs d'essais... Puissance de chaud de 30 kW / 400 V tri + T. Refroidissement par groupe frigorifique intégré et échangeur/condenseur alimenté par le réseau d'eau industrielle du client. Pressurisation du circuit à 1 bar.g avec expansion électrique par électrovanne. Pression maxi admissible de 10 bar.g dans le circuit.
Le thermorégulateur Vulcatherm est constitué de :
- 1 Réchauffeur électrique instrumenté
- 2 Pompes
- 1 Vase d'expansion à membrane
- 1 Réservoir de remplissage et d'expansion
- 1 Echangeur/évaporateur
- 1 Condenseur refroidi à l'eau
- 1 Compresseur frigorifique
- 1 Armoire électrique intégrée avec Système de Gestion Centralisé
- Capteurs de mesure et de sécurité
dans un ensemble carrossé peint équipé de roulettes.
- Modèle de Vulcatherm :
- Chaud/Régrigéré
- Fluide caloporteur :
- Eau glycolée
- Type d'expansion du fluide caloporteur :
- Pressurisation autonome à 1 bar.g avec expansion électrique (par électrovanne)
- Puissance de chaud (kW) :
- 30
- Tolerance sur puissance de chaud :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri + T
- Courant maximal absorbé sour 400 V tri (A) :
- 64
- Température maxi du fluide caloporteur (°C) :
- 110
- Puissance de froid :
- 30 kW pour un fluide caloporteur à 0°C et une eau de refroidissement à 25°C
- Température mini du fluide caloporteur (°C) :
- -20
- Dispositif de refroidissement :
- Groupe frigorique refroidi par eau (réseau client)
- Pression maxi admissible dans le circuit (bar.g) :
- 10
- Débit nominal du fluide caloporteur :
- 4,5 m3/h pour un delta P de 3,5 bar
- Volume d'expansion (l) :
- 15.2
- Piquages d'entrée et de sortie du fluide :
- Filetage 1'' gaz mâle
- Inferface de régulation :
- Système de Gestion Centralisé (automate)
- Matière de la carrosserie :
- Ensemble carrossé peint et équipé de roulettes
- Dimensions du Vulcatherm (mm) :
- L: 950 x H: 1660 x P:900
-
