Thermoplongeur à visser 2''1/4 Gaz cyl. - 24000 W / 400 V tri - 10W/cm2 - Avec doigt de gant
Référence : 5214.28

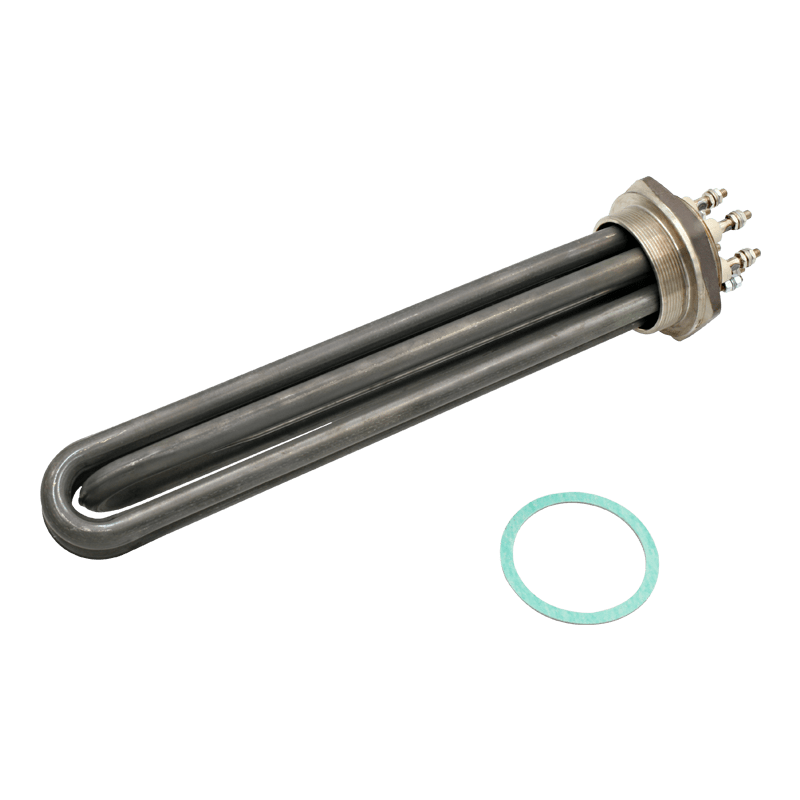

Thermoplongeur à visser de 24000 W / 400 V tri préconisé pour le chauffage d'eau jusqu'à 100 °C. Il est constitué de 3 éléments chauffants blindés en Inox 904L soudés sur un bouchon de fixation fileté 2''1/4 Gaz cyl en inox. Les résistances chauffantes de longueur plongeante 1320 mm sont chargées à 10 W/cm2. Le thermoplongeur est équipé d'une interface filetée M77 x 200, côté connectiques, pour le montage d'un boitier de protection (fourni en option, voir les accessoires) et d'un doigt de gant permettant l'installation d'un dispositif de régulation ou de sécurité. Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Gaz cylindrique BSPP
- Diamètre du bouchon fileté :
- 2''1/4
- Puissance du thermoplongeur (W) :
- 24000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Chauffage de fluide préconisé :
- Eau
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 10
- Longueur plongeante A (mm) :
- 1320
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 10.2
- Matière des résistances chauffantes :
- Inox 316L
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Inox 304L
- Liaison des résistances sur le bouchon :
- Soudé
- Bornage des résistances :
- Bornes filetées acier M5
- Couplage des résistances :
- Etoile
- Longueur non chauffante Nc (mm) :
- 70
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 56
- Côte sur/plats du bouchon H (mm) :
- 95
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Doigt de gant nu Ø 8 mm interne
- Montage des dispositifs de régulation et de sécurité :
- Dans le fluide
- Côte T (mm) :
- 1120
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface filetée M77 x 200
- Masse (kg) :
- 4
- Accessoires fournis :
- 1 Joint fibres
-
