Thermoplongeur à visser M77 x 200 - 6000 W / 230-400 V - 2W/cm2 - Sans boitier
Référence : 2077.04

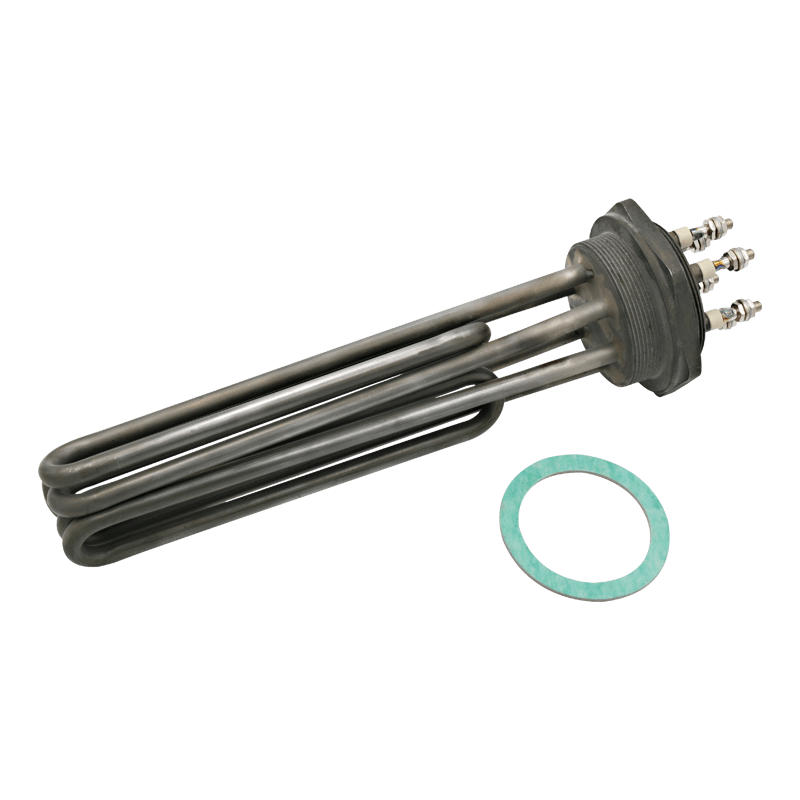

Thermoplongeur à visser de 6000 W préconisé pour le chauffage d'huile en statique jusqu'à 100 °C. Livré non couplé, le thermoplongeur peut être alimenté en 230 V mono, 230 V tri ou 400 V tri. Il est constitué de 3 éléments chauffants blindés en inox 321 brasés sur un bouchon de fixation fileté ISO M77 x 200 en acier protégé. Les résistances chauffantes de longueur plongeante 870 mm sont chargées à 2 W/cm2. Le thermoplongeur est équipé d'une interface filetée M77x 200, côté connectiques, pour le montage d'un boitier de protection (fourni en option, voir les accessoires). Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Métrique ISO
- Diamètre du bouchon fileté :
- M77x200
- Puissance du thermoplongeur (W) :
- 6000
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 230 V mono, 230 V tri ou 400 V tri
- Chauffage de fluide préconisé :
- Huile en statique
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 2
- Longueur plongeante A (mm) :
- 870
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles doubles
- Diamètre des résistances :
- 10.2
- Matière des résistances chauffantes :
- Inox 321
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Acier
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes filetées acier M6
- Couplage des résistances :
- Non couplé
- Longueur non chauffante Nc (mm) :
- 50
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 70
- Côte sur/plats du bouchon H (mm) :
- 95
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Sans
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface filetée M77 x 200
- Masse (kg) :
- 5
- Accessoires fournis :
- 1 Joint fibres
-
