Thermoplongeur à visser M45 x 200 - 500 W / 230-400 V - 2W/cm2 - Sans boitier
Référence : 2045.05

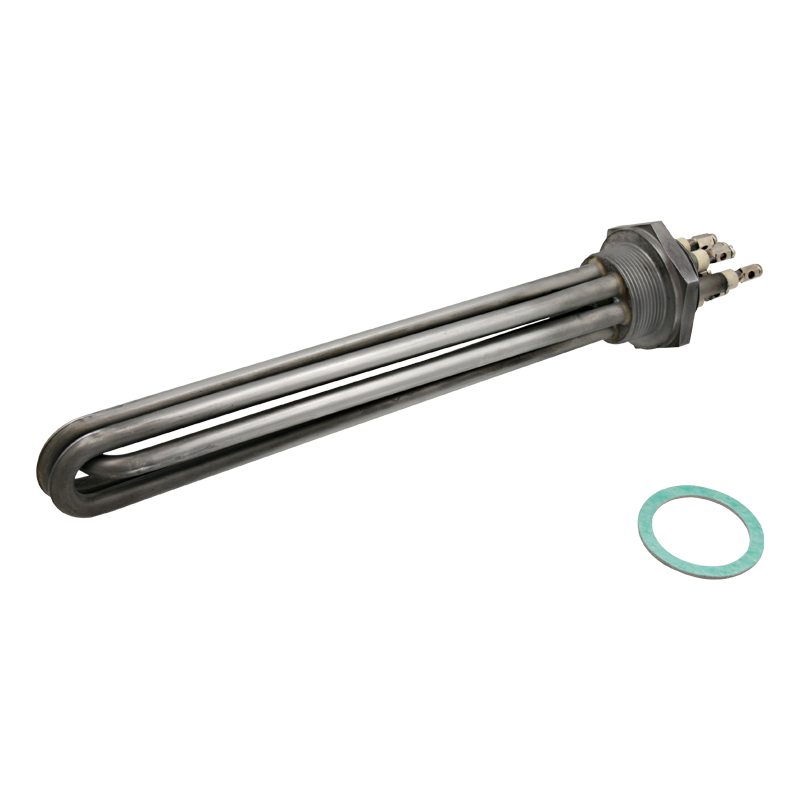

Thermoplongeur à visser de 500 W préconisé pour le chauffage d'huile en statique jusqu'à 100 °C. Livré non couplé, le thermoplongeur peut être alimenté en 230 V mono, 230 V tri ou 400 V tri. Il est constitué de 3 éléments chauffants blindés en inox 321 brasés sur un bouchon de fixation fileté ISO M45 x 200 en acier protégé. Les résistances chauffantes de longueur plongeante 250 mm sont chargées à 2 W/cm2. Le thermoplongeur est équipé d'une interface filetée M45 x 200, côté connectiques, pour le montage d'un boitier de protection (fourni en option, voir les accessoires). Pression maxi admissible 15 bar.g. Il est livré avec 1 joint en fibres.
- Norme de filetage du bouchon :
- Métrique ISO
- Diamètre du bouchon fileté :
- M45x200
- Puissance du thermoplongeur (W) :
- 500
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 230 V mono, 230 V tri ou 400 V tri
- Chauffage de fluide préconisé :
- Huile en statique
- Température maximale admissible / TS maxi (°C) :
- 110
- Température de service maxi (°C) :
- 100
- Pression maximale admissible / PS maxi (bar) :
- 15
- Charge spécifique (W/cm2) :
- 2
- Longueur plongeante A (mm) :
- 250
- Nombre de résistances chauffantes :
- 3
- Forme des résistances :
- Epingles simples
- Diamètre des résistances :
- 10.2
- Matière des résistances chauffantes :
- Inox 321
- Traitement des résistances :
- Sans traitement
- Matière du bouchon :
- Acier
- Liaison des résistances sur le bouchon :
- Brasé
- Bornage des résistances :
- Bornes hexagonales à trou
- Couplage des résistances :
- Non couplé
- Longueur non chauffante Nc (mm) :
- 30
- Déport des connectiques B (mm) :
- Sans
- Diamètre maxi du faisceau d'épingles ØF (mm) :
- 42
- Côte sur/plats du bouchon H (mm) :
- 60
- Etancheité des résistances :
- WP+ - Résine (Etancheité renforcée, 160 °C maxi au niveau des bornes)
- Dispositif de régulation ou de sécurité n°1 :
- Sans
- Boitier de protection des connectiques :
- Sans
- Interface de montage du boitier :
- Interface filetée M45 x 200
- Masse (kg) :
- 1
- Accessoires fournis :
- 1 Joint fibres
-
