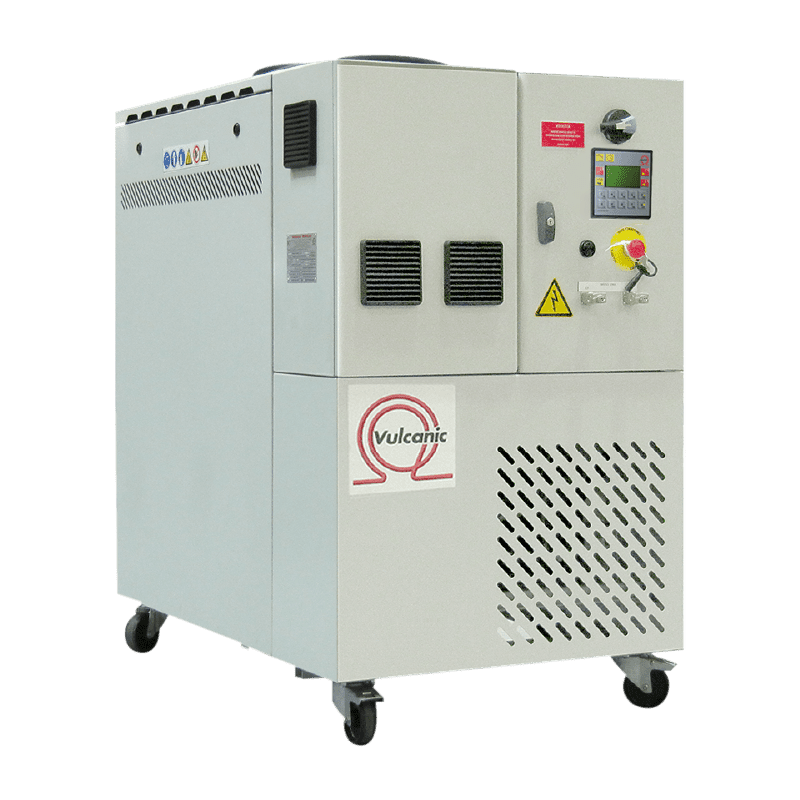

Vulcatherm Chaud/Réfrigéré à eau glycolée 90 °C max - Puissance de chaud 10kW / 400V Tri - Avec groupe frigorifique refroidi par
Référence : 10821.09
Thermorégulateur Vulcatherm Chaud/Réfrigéré pour le chauffage, le refroidissement et la régulation d'une boucle fermée d'eau glycolée de -20°C à 90°C maxi destiné à des crystaliseurs, réacteurs chimiques, enceintes climatiques, bancs d'essai... Puissance de chaud de 10 kW / 400 V tri + T. Refroidissement par groupe frigorifique intégré et échangeur/condenseur alimenté par le réseau d'eau industrielle du client. Expansion atmosphérique du fluide caloporteur. Pression maxi admissible de 10 bar.g dans le circuit.
Le thermorégulateur Vulcatherm est constitué de :
- 1 Réchauffeur électrique instrumenté
- 1 Pompe
- 1 Echangeur/évaporateur
- 1 Condenseur refroidi à l'eau
- 1 Compresseur frigorifique
- 1 Réservoir d'expansion atmosphérique
- 1 Armoire électrique intégrée avec Système de Gestion Centralisé
- Capteurs de mesure et de sécurité
dans un ensemble carrossé peint équipé de roulettes.
- Modèle de Vulcatherm :
- Chaud/Régrigéré
- Fluide caloporteur :
- Eau glycolée
- Type d'expansion du fluide caloporteur :
- Atmosphérique
- Puissance de chaud (kW) :
- 10
- Tolerance sur puissance de chaud :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri + T
- Courant maximal absorbé sour 400 V tri (A) :
- 25
- Température maxi du fluide caloporteur (°C) :
- 90
- Puissance de froid :
- 10 kW pour un fluide caloporteur à 0°C et une eau de refroidissement à 25°C
- Température mini du fluide caloporteur (°C) :
- -10
- Dispositif de refroidissement :
- Groupe frigorique refroidi par eau (réseau client)
- Pression maxi admissible dans le circuit (bar.g) :
- 10
- Débit nominal du fluide caloporteur :
- 1,5 m3/h pour un delta P de 3,1 bar
- Volume d'expansion (l) :
- 9.4
- Piquages d'entrée et de sortie du fluide :
- Filetage 3/4'' gaz mâle
- Piquages pour le refroidissement :
- Filetage 1/2'' gaz femelle
- Inferface de régulation :
- Système de Gestion Centralisé (automate)
- Matière de la carrosserie :
- Ensemble carrossé peint et équipé de roulettes
- Dimensions du Vulcatherm (mm) :
- L: 800 x H: 1200 x P:800
-
Notice d'utilisation
