Vaporiseur de CO2 - 60 kW / 400 V tri - Manchette anti-envahissement
Référence : 10888.60
Vaporiseur de CO² permettant de vaporiser un débit nominal de 570 kg/h de CO² liquide (-25°C à -15°C) en CO? gazeux à +5°C minimum. Puissance de chauffe 60 kW sous 400 V Tri, pression de fonctionnement 13 à 30 bar(g). La vaporisation est assurée par la circulation d'un fluide caloporteur primaire au travers d'un échangeur à plaques, permettant le transfert thermique nécessaire à la vaporisation du débit de CO². Le vaporiseur est équipé d'une manchette anti-envahissement de liquide avec vanne proportiennelle en sortie de fluide. Le raccordement hydraulique se fait via 2 brides DN20 PN40 FS (EN1092-1). Il est équipé d'un coffret électrique, avec automate SGC en façade, qui contrôle et limite les températures hautes et basses de sortie de CO².
Les vaporiseurs de CO² à thermofluide assurent le chauffage et la vaporisation du CO² pour de nombreuses applications industrielles telles que l'agroalimentaire, la chimie, la pharmacie ou encore les procédés de nettoyage et de mise en ?uvre de gaz industriels.
La vaporisation du CO² est réalisée de manière indirecte par circulation d'un fluide caloporteur (mélange eau / mono?éthylène glycol) chauffé électriquement et pompé à travers un échangeur à plaques inox brasé cuivre, garantissant une excellente maîtrise thermique et une séparation totale entre le circuit CO² et la source de chaleur.

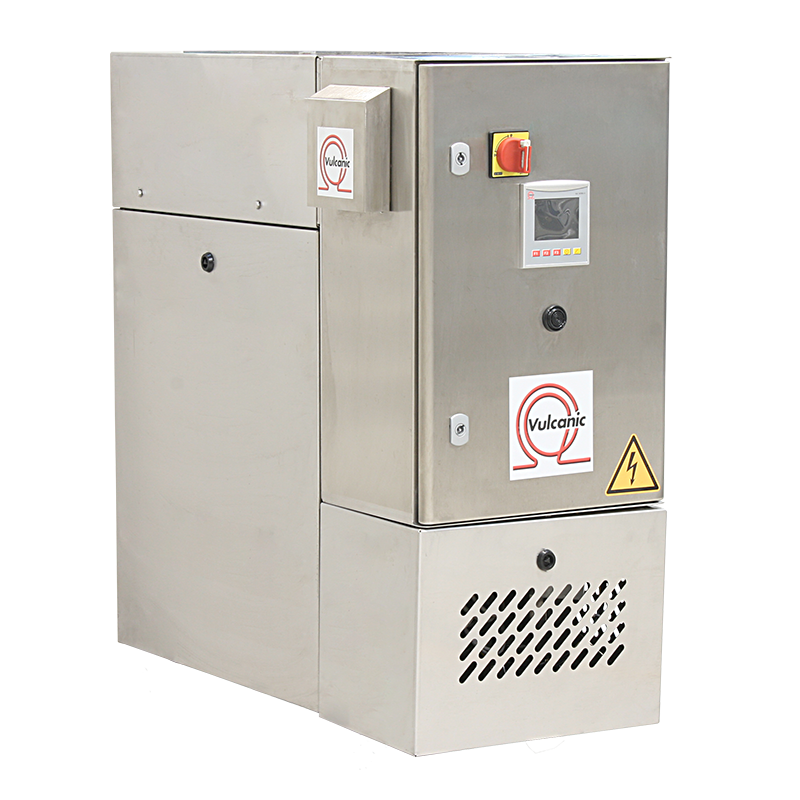

L'ensemble du système, comprenant le réchauffeur électrique, le groupe motopompe, le vase d'expansion, l'échangeur à plaques, l'instrumentation et la tuyauterie, est intégré dans un châssis et un coffret en acier inoxydable, formant une solution compacte, prête à raccorder. Le vaporiseur est équipé d'une régulation automatique de la température de CO² en sortie, ainsi que de dispositifs de sécurité dédiés aux températures hautes et basses.
Conçu pour une installation en intérieur ou en extérieur, le vaporiseur CO² à thermofluide constitue une solution 100% électrique, fiable et performante, compatible avec les exigences industrielles modernes et les objectifs de réduction de l'empreinte carbone.
- Puissance de chauffe (kW) :
- 60
- Tolérance sur puissance :
- +5/-10%
- Tension d'alimentation :
- 400 V Tri
- Température mini admissible TS (°C) :
- -35
- Température d'entrée du CO2 liquide :
- -35 °C à -15 °C
- Température minimum requise de CO2 en sortie (°C) :
- 5
- Pression de fonctionnement (bar g.) :
- 13 à 30
- Pression maxi admissible PS (bar g.) :
- 34
- Débit nominal de CO2 à vaporiser (de -20 °C à + 5 °C / 20 bar.g) (kg/h) :
- 570
- Etat du CO2 à l'entrée :
- Liquide 100%
- Etat du CO2 à la sortie :
- Gaz 100%
- Dispositif de régulation :
- Système de Gestion Centralisé (automate)
- Raccordements hydrauliques du vaporiseur :
- Bride DN20 PN40 FS (EN 1092-1)
- Option manchette anti-envahissement de liquide :
- Oui
- Dispositif de chauffage :
- Fluide caloporteur et échangeur
- Fluide primaire caloporteur :
- Mono-éthylène glycol 50%
- Matière du caisson :
- Inox
- Alarme de température basse du fluide en sortie :
- Oui
- Sécurité de température très basse du fluide :
- Oui
- Etancheité de l'appareil :
- IP55
- Installation du vaporiseur :
- Intérieur ou extérieur sans abri
- Température ambiante autorisée :
- -35 °C à +45 °C
- Groupe de fluide au titre de la DESP (2014/68/UE) :
- 2
- Catégorie de la DESP 2014/68/UE :
- Appareil régi par l'article 4§3
- Masse estimée (kg) :
- 240
- Accessoires fournis :
- Contre-brides à souder + Boulonnerie + Joint
-
